【开源/教程】宝可梦图鉴机 制作

【开源/教程】宝可梦图鉴机 制作

考虑被人商业化的可能与项目优化、复刻的需要，同时顾及两边，决定部分开源，但系统所有功能都是具备的

效果展示的视频指路：https://www.bilibili.com/video/BV1nkudzeEwW/?spm_id_from=333.1387.homepage.video_card.click!

前言

并没有那么好，仅仅是勉强做出来自娱自乐的程度。
我是很兴趣使然的人，对于宝可梦图鉴机的兴趣让我去做了这个项目。当时我看到有几个项目都非常好，所以就也去做了。
https://www.bilibili.com/video/BV1bf421S7a9/?share_source=copy_web&vd_source=8b1a596816ed0a1e2e1d28eb0f3fdaee
https://www.eetree.cn/project/detail/1311
我并不是学电子的，所以做的并不是很好，仅仅是勉强做出来自娱自乐的程度。除了外壳的缺陷之外，识别的能力其实没有想象中厉害，很多时候都无法良好地识别，图鉴里面的界面倒是做的还行。
我本并无量产的想法，因为做的真的没有想象中的好。视频里的识别例子其实是经过多次尝试选取的高识别率的例子，识别受光线、目标大小因素、背景等因素影响很大，而且1025只宝可梦，这个类别数量难以有高识别率。识别的局限性太大了，很多时候识别不出来，有时候能识别出来就已经值得高兴了，所以我觉得是“仅仅是勉强做出来自娱自乐的程度”。
我更希望能享受制作的乐趣，不仅是我自己，也是所有人。思考制作比成品要有趣的多。但我也看到了很多人想要量产，也有人想要合作，也想到了开源的弊端。如果说能够交流让这个项目更好的话，并不违背我的兴趣。如果说有人直接拿去卖了，也是让我讨厌的。
于是，我决定在此提供部分开源，以及制作教程，同时也作为我个人的制作记录。经过决定，提供大部分信息内容，包括数据集、操作界面的代码、接线的方法等，只是不包括我训练的模型、4-9世代的数据。
不提供模型和完整世代数据的理由有两个：一是我训出的模型并不好，希望有人能改进数据集，训练出更好的模型；二是怕有人直接拿去了做生产售卖，我不希望这种事情发生，没有模型和全部世代的数据，生产出来也是残缺的，但也有完善出来的可能，就算是添上一个小小的障碍吧。这样也能照顾到希望复刻的人，这样还不满足的话就凭自己的能力也可以再收集齐数据，毕竟前几个世代数据的模板都是有的。
如果你有好的改进想法（外壳设计、模型优化之类的），请联系我交流。
以下是教程正文。说是教程，其实是回忆自己的制作经历。
一、材料准备

主要材料

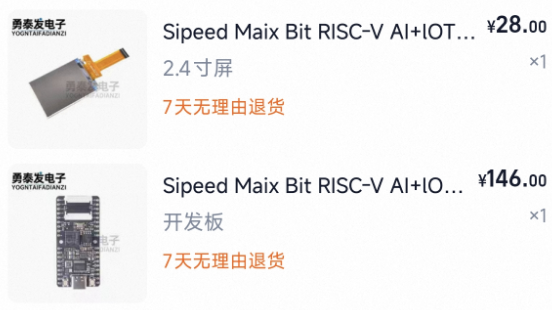

• Sipeed Maix Bit和配套屏幕




• ov5640摄像头（可以找更好的）




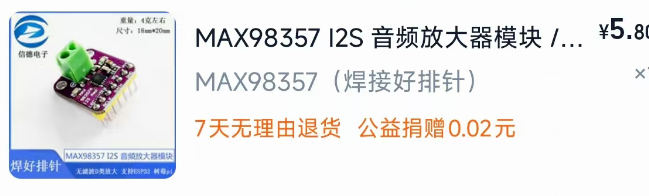

• MAX98357 I2S 音频模块




• 3W小喇叭杜邦母头直径23MM

• 拼多多宝可梦图鉴机3D打印成品外壳（可以自己设计）

• Micro SD卡 32G

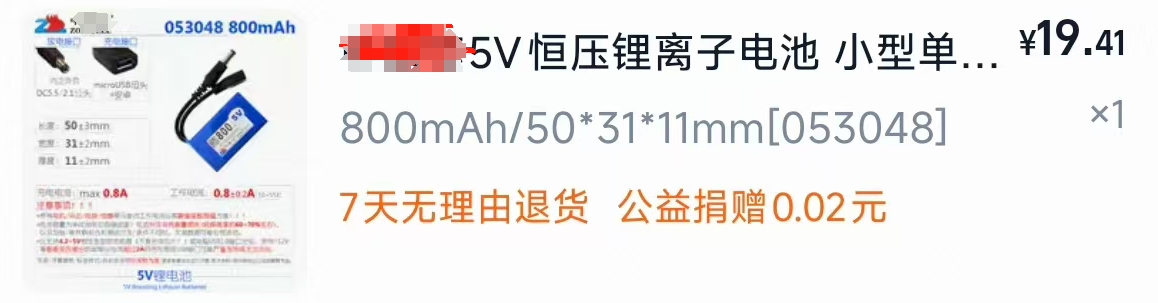

• 5V 800mAh小电池 50x31x11mm




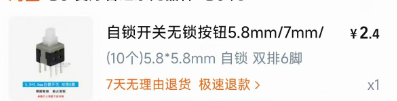

• 自锁开关5.8x5.8mm（可以换更合适的）




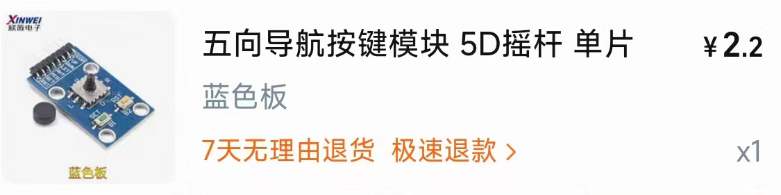

• 5D摇杆按钮模块




• 一堆杜邦线

• tpye c 充电线一根


其他工具

• 小打磨机

• 拆接线工具

• 502胶水


二、模型训练

1、数据集

我最开始在网上找数据集，但是只在kaggle上面找到了第一世代的图片数据集，所以我自己组建了1～9世代的1025只宝可梦的数据集，但我能力经验都有限，数据集勉强建好也是不尽人意。所以强烈希望有人能够改进。kaggle指路：https://www.kaggle.com/datasets/unexpectedscepticism/11945-pokemon-from-first-gen
我使用爬虫爬取了一些wiki网站的宝可梦图片，但是太少了，所以我又直接去搜索引擎爬取了，并且人工筛选过滤。但一个人很难搞，结果还是很糟糕，越到后面的世代就越都是质量不高的垃圾图片，而且就算总量感觉很多，每个类别数目其实也不够多。
这里提供一些可以爬取的网站，有但不多，还是需要直接浏览器搜索爬取结果列表的图片。

• https://wiki.52poke.com/wiki/宝可梦列表（按全国图鉴编号）/简单版

• https://pokemon.fandom.com/wiki/List_of_Pokémon

• https://pokemondb.net/pokedex/national

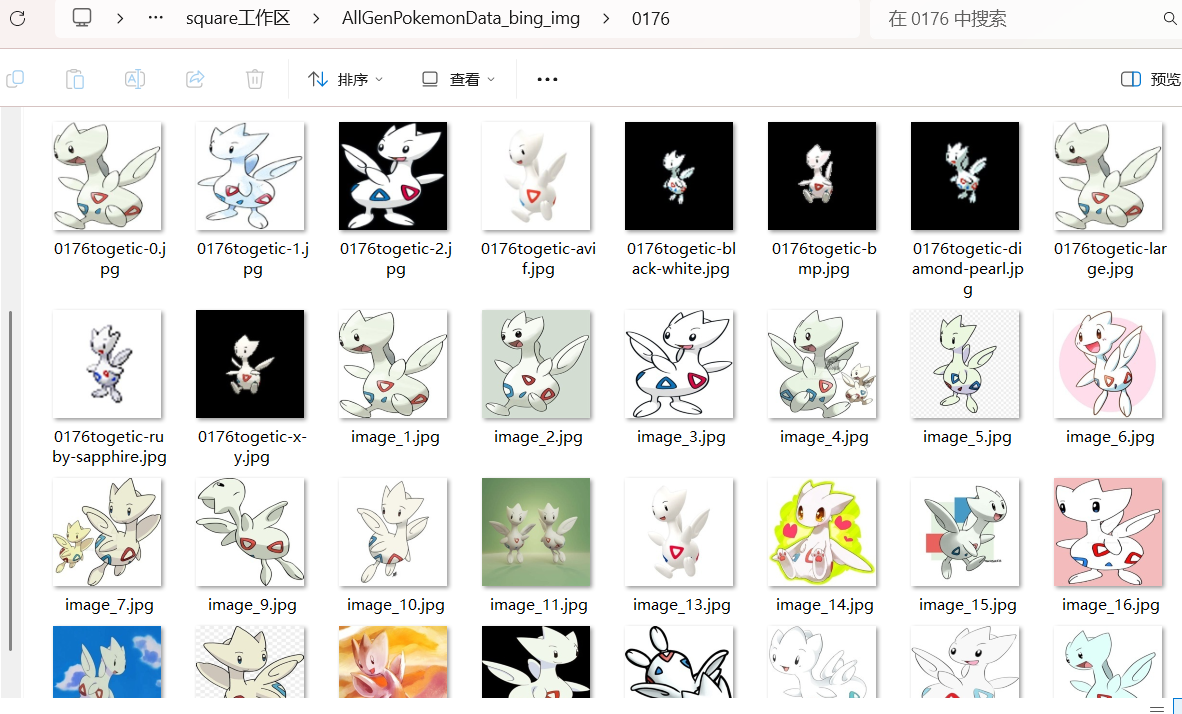

数据集结果部分展示图。

现将我整理的垃圾数据集（第1世代-第4世代）提供于此，希望有人能改进。
链接: https://pan.baidu.com/s/1u6w7RZr602-qP9Q9bWSC4A?pwd=bhv6 提取码: bhv6
（我选用分类识别而不是目标识别，不需要目标标注，省下工作量。）
如果说不满足于此想要完整全部世代的数据集的，我放一点我python爬虫脚本在这里，可以参考着用，自己爬取下来组建数据集。
https://files.cnblogs.com/files/blogs/741628/worm.zip?t=1753180042&download=true
2、训练软件

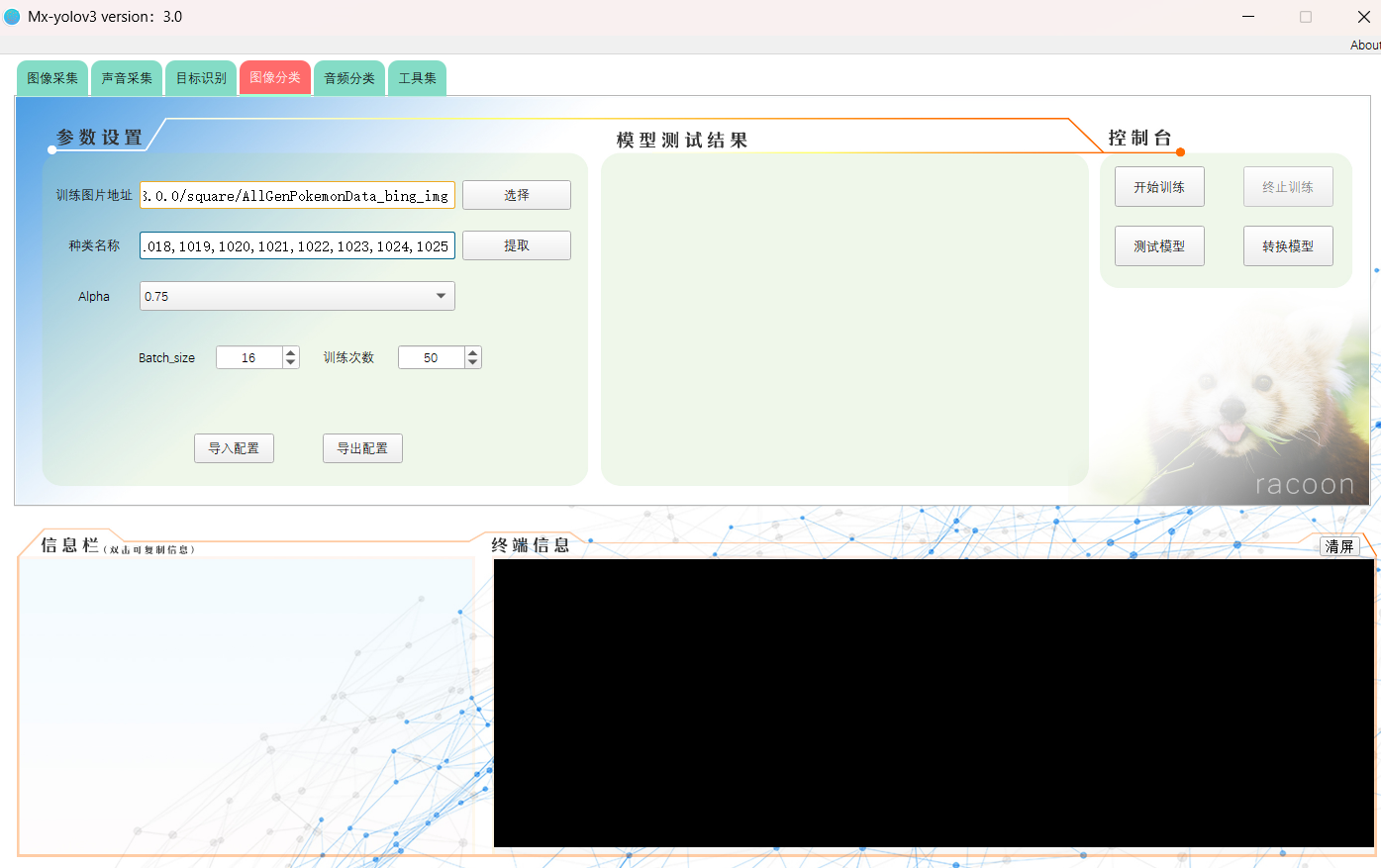

Mx_yolo 3.0.0

自己构建网络之类的还是算了，学着用的yolo的训练软件Mx_yolo，操作比较方便。教程看的网上的。
教程指路：https://blog.csdn.net/m0_73841621/article/details/131855356
训练耗时应该需要一两天，不太记得了，反正我是一直开着电脑（4060）训的，训练的时候显卡被占用，看不了视频打不了游戏。如果只训1-4世代应该会快很多。

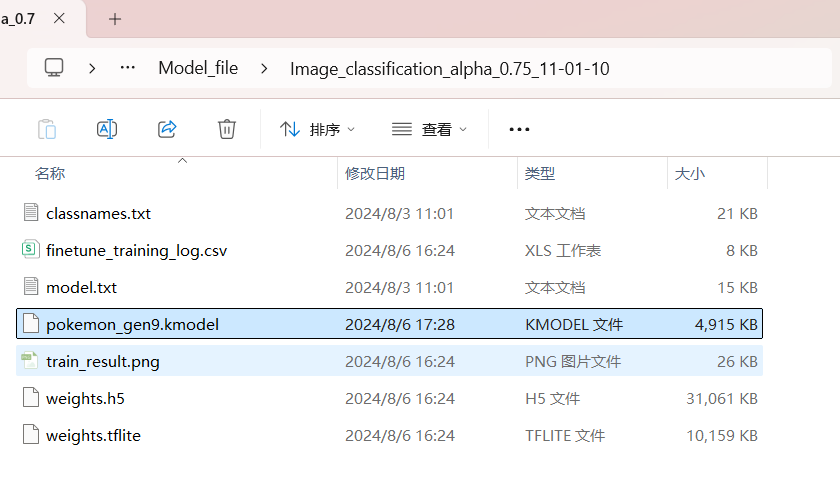

训完会给模型文件，需要再转换一下，具体看教程就行。

然后因为内存不足，我不用load()而使用load_flash()加载模型，模型还要继续转换一下，用下面这个代码：
点击查看代码

1. #################################
2. # model_le2be.py
3. #
4. # run python3 on pc not maixpy
5. #
6. # not maixpy !!!!!!!!
7. #################################
9. import struct
10. import sys
11. import os
13. # main body
14. if sys.argv.__len__() > 1:
15.     # 参数获取
16.     src_file = sys.argv[1]
17. else:
18.     # 文本输入
19.     src_file = "pokemon_all_gen.kmodel"
21. if not os.path.exists(src_file):
22.     print('File Path Invalid! Exiting...')
23.     exit(1)
25. dst_file = src_file.split(".")
26. ext = dst_file.pop()
27. dst_file = ".".join(dst_file)
28. dst_file = "{}_be.{}".format(dst_file, ext)
29. print("Source file: {0}\nTarget File: {1}".format(
30.     src_file, dst_file))
32. try:
33.     sf = open(src_file, "rb")
34.     df = open(dst_file, "wb")
36.     buf_tmp = [b'0' for x in range(0, 4)]
37.     contents = sf.read()
38.     buf_size = contents.__len__()
39.     # 不足4个字节,自动补0
40.     extra_size = (buf_size % 4)
41.     if extra_size > 0:
42.         buf_size += (4 - extra_size)
43.         contents = contents + b'0000'
45.     for i in range(0, buf_size, 4):
46.         buf_tmp[3] = contents[i]
47.         buf_tmp[2] = contents[i+1]
48.         buf_tmp[1] = contents[i+2]
49.         buf_tmp[0] = contents[i+3]
51.         # pack into bytes flow
52.         tmp_bytes = struct.pack("4B", buf_tmp[0], buf_tmp[1], buf_tmp[2], buf_tmp[3])
53.         df.write(tmp_bytes)
54. finally:
55.     if sf:
56.         sf.close()
57.     if df:
58.         df.close()
60. print("Convert Completed!")

复制代码

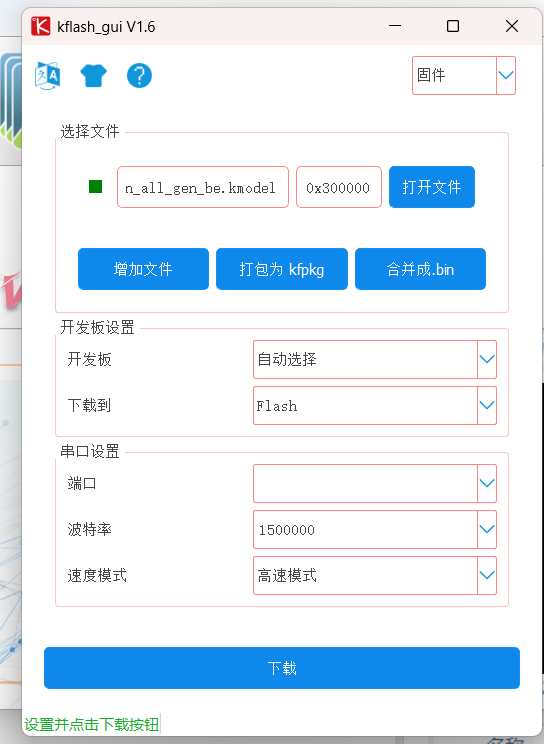

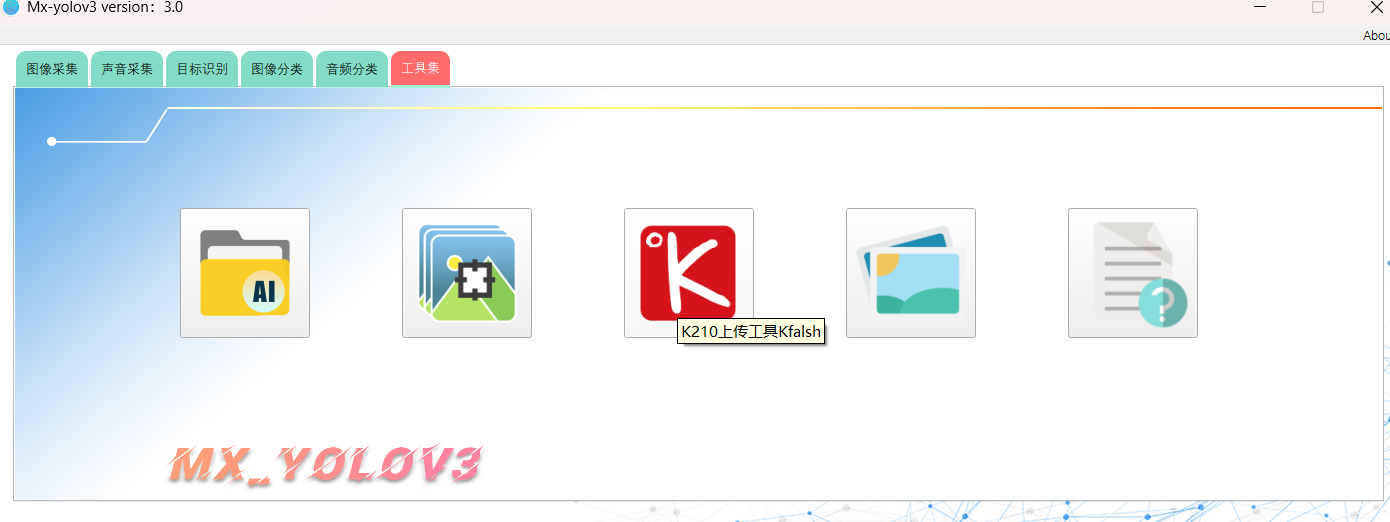

最后模型需要烧录进芯片里，用这个就行：

烧录之前记得先清空原本的固件，把下载下来的固件烧录进去，具体看下文。
模型烧录至0x300000的位置。

我不提供我的模型文件，所以劳烦各位重新训练了，希望在改进数据集的基础上能训练出效果更好的模型。
三、图鉴信息与界面代码

1、图鉴信息

全国图鉴信息是从wiki和其他网站上面爬取的。

• 名称、属性等文本数据，以及进化链数据：https://wiki.52poke.com/wiki/宝可梦列表（按全国图鉴编号）/简单版

• gif数据：https://pokemondb.net/sprites/gengar （页面下拉，位置在第五世代） https://projectpokemon.org/home/docs/spriteindex_148/3d-models-generation-1-pokémon-r90/ （3d版本）

• 叫声数据：https://play.pokemonshowdown.com/audio/cries/

• 配音数据：https://zh-cn.text-to-speech.online/ 或者有台版配音音频数据的可以自己训练一个音色。

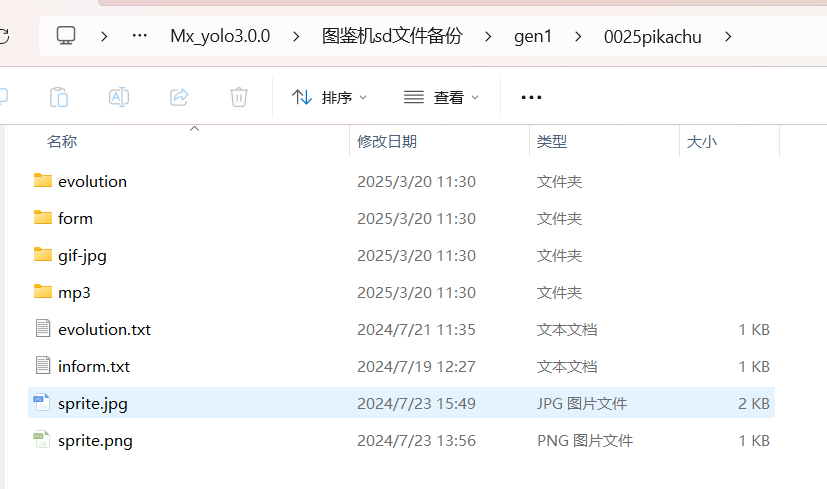

因为系统需要调用信息进行展示，所以就进行了数据分类，放入不同文件夹，整理装入sd卡以供代码调用。具体情况如图。

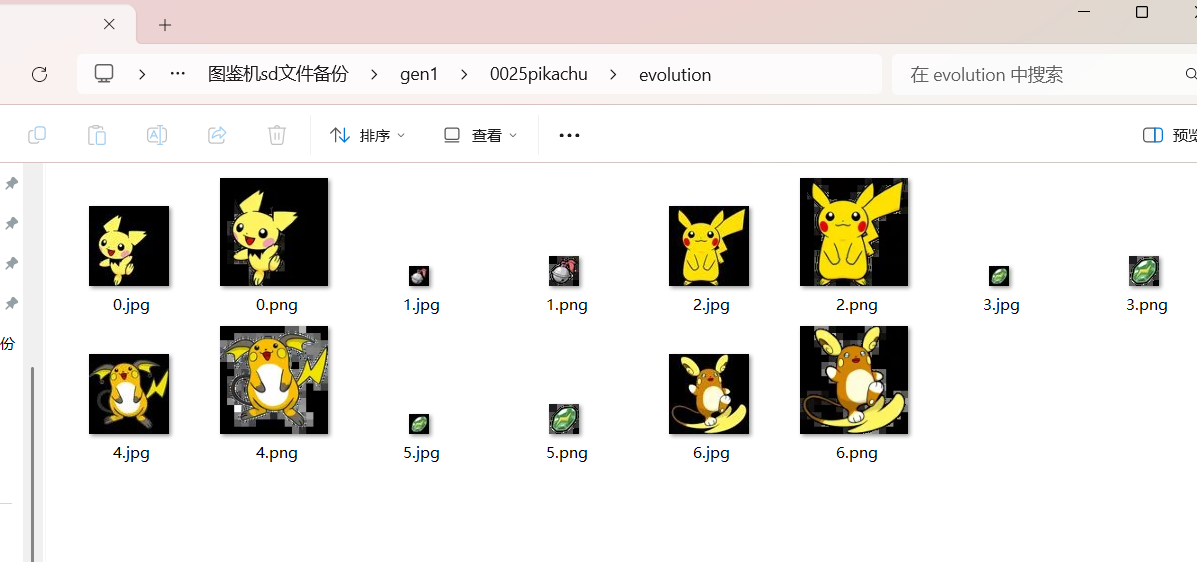

• evolution文件夹：进化链图片

• form文件夹：宝可梦形态（地区形态、mega形态、极巨化等）

• gif-jpg文件夹：gif分割为帧，jpg格式保存

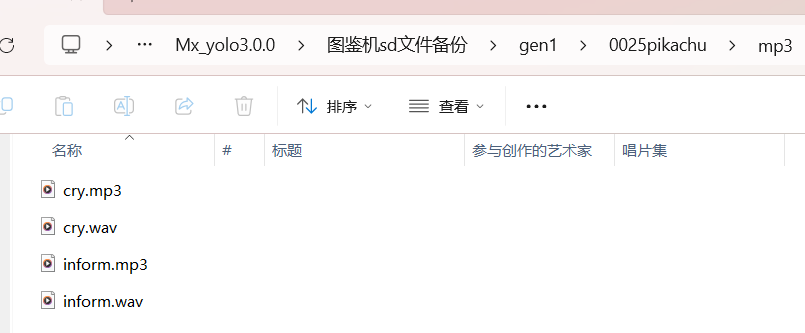

• mp3文件夹：宝可梦叫声和播报员播报语音

• evolution.txt：进化链文本信息

• inform.txt：初始化界面信息（刚进入图鉴信息页面展示）

• sprite.jpg：搜索界面展示的小宝可梦图标


• evolution文件夹：进化链图片


包含其他地区形态

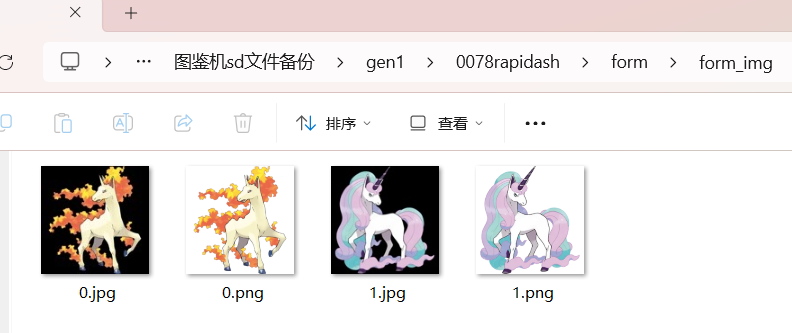

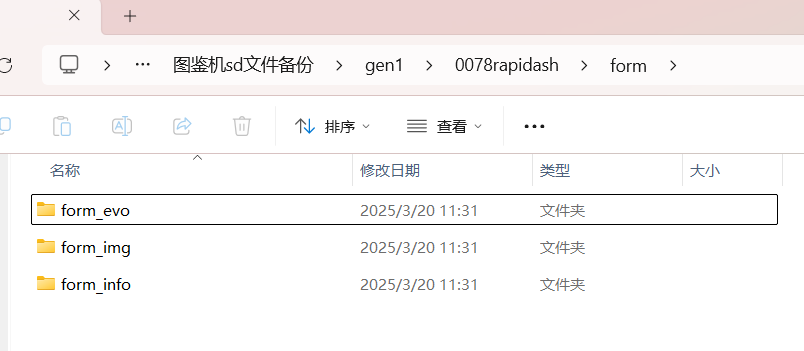

• form文件夹：宝可梦形态（地区形态、mega形态、极巨化等）


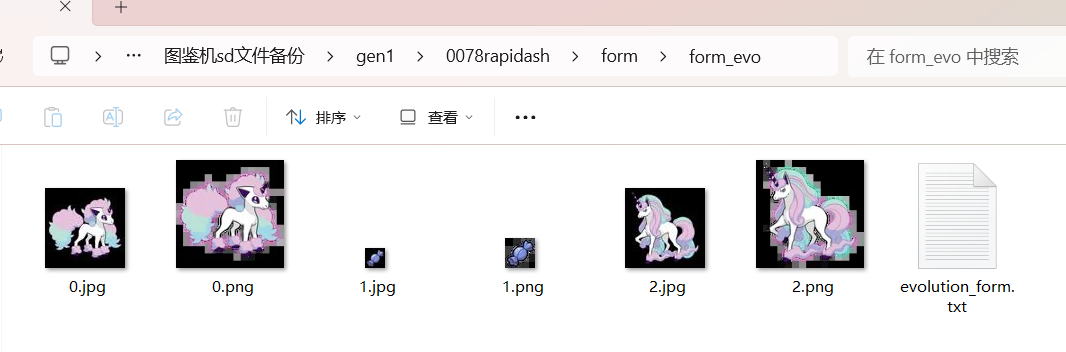

form_evo：其他地区形态的进化链数据
form_img：其他形态的图片
form_info：其他形态的数据（属性、种族值等）

一些其他地区形态包含于原本的进化链之中，就合并展示，但如果其他地区形态的进化链完整，会在切换形态后切换展示。

form_img：其他形态的图片

• mp3文件夹：宝可梦叫声和播报员播报语音


播报音频爬虫可以参考：https://files.cnblogs.com/files/blogs/741628/tts.zip?t=1753180180&download=true

1-4世代的宝可梦图鉴信息会在下一节结尾一起提供。
2、界面代码

代码方面，因为k210内存很小，模型加载之后就没剩下多少了，所以选了第二小的固件（仅支持Maixpy IDE）。之后就纯靠基础的方法堆功能，像gif动画这种都是靠分解为图片一张张放映实现的。
k210通过Maixpy IDE使用的教程：https://wiki.sipeed.com/soft/maixpy/zh/
就是这个，tpyec把芯片接电脑，进去点连接运行就可以调试了。

记得刷掉原本的固件，换成小固件。

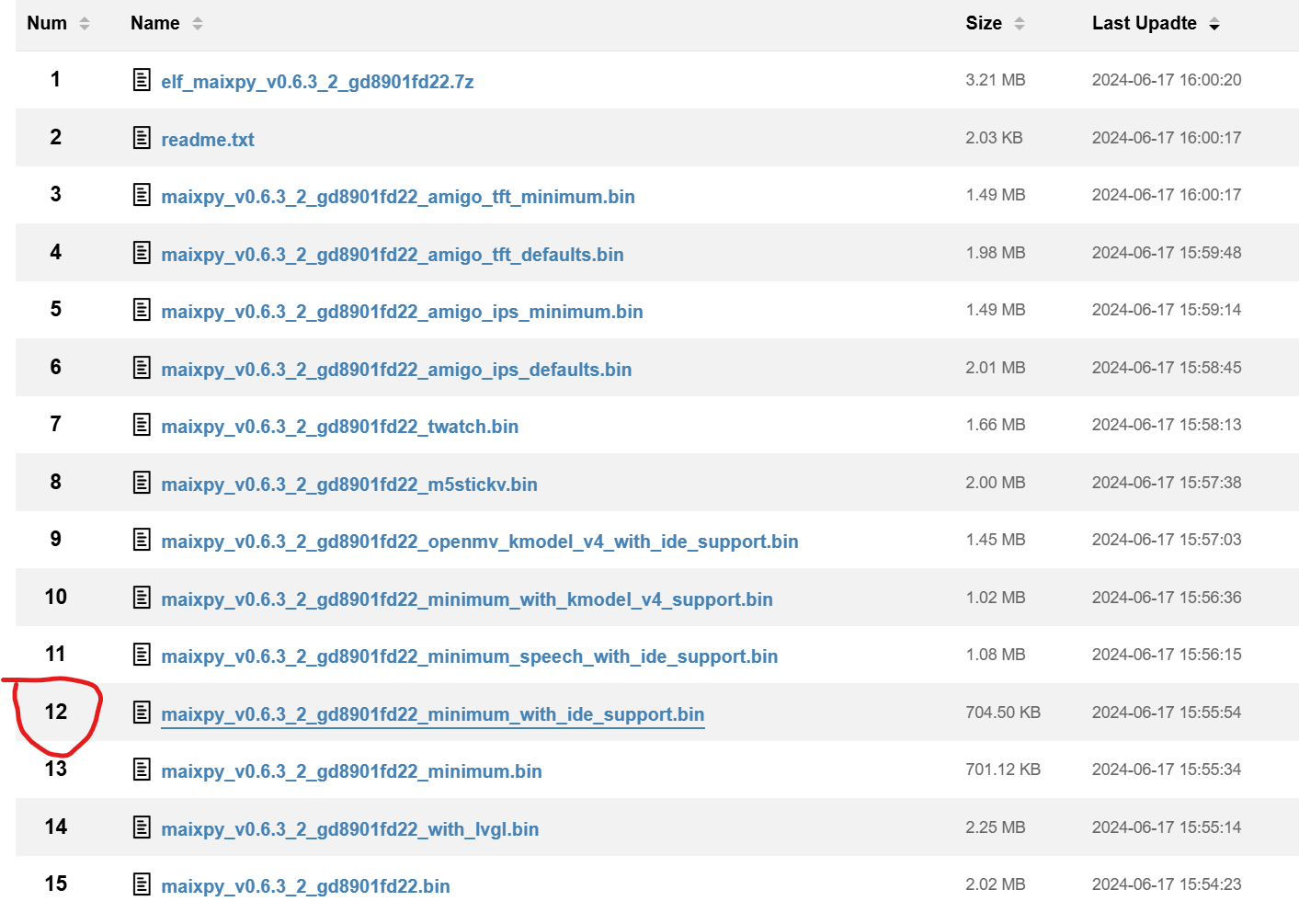

固件下载地址：https://dl.sipeed.com/shareURL/MAIX/MaixPy/release/master/maixpy_v0.6.3_2_gd8901fd22

先擦除

烧录。如果模型训好了，最后模型也烧录就ok了，具体看上文

内存还是很容易不够，动不动报错out of memory，我在网上找到了记录了解决内存不足问题解决方法的宝藏博客，问题才得以解决。
https://neucrack.com/p/325#内存不够 （MemoryError: Out of normal MicroPython Heap Memory!）
主要是以下两点：

最基础的方法就是减少内存的使用，比如全局变量，不使用了尽量删除（通过del 变量名），删除之后还可以手动回收 GC 内存（通过gc.collect()）。图片分辨率也可以尽量不要用太大（一般QVGA）

另外，如果模型太大，可以使用kpu.load_flash()函数来加载模型（只支持kmodel）：这会在需要模型时实时从flash读取内容，这样就可以装载大模型了，效率会低一点，帧率会有所降低。

现在就不会随随便便爆内存了，但系统操作时间久了还有几率会卡死，断电重启一下就好了。
最后写完也是史山，就不展开细说了，能用就行。

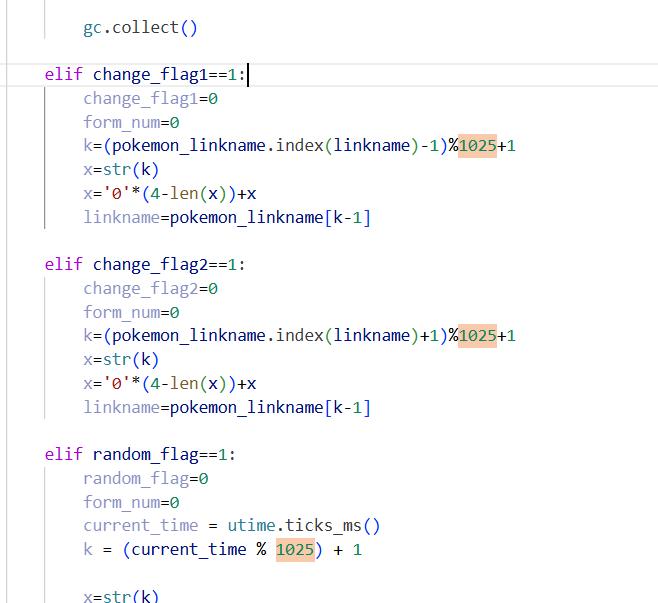

另外，系统代码都在main.py里，但如果只有1-4世代的数据的话，宝可梦数量需要更改，自行查找替换1025即可。

现将整理好的1-4世代的宝可梦图鉴信息提供于此，以及界面运行代码main.py、必要的运行文件，将文件夹中的文件导入Micro SD卡就可以使用了。
链接: https://pan.baidu.com/s/1IdkVmc4nIXdFGGYKjTfGdw?pwd=t3qc 提取码: t3qc
四、其他配件与组装

1、引脚配置（MAX98357A音频模块、按钮模块）

在组装之前，还要说一下引脚配置什么。
k210的配置写在代码里面了。
点击查看代码

1. def init_uart():
2.     fm.register(34, fm.fpioa.I2S0_OUT_D1, force=True)
3.     fm.register(35, fm.fpioa.I2S0_SCLK, force=True)
4.     fm.register(33, fm.fpioa.I2S0_WS, force=True)
5.
6.     fm.register(15, fm.fpioa.GPIOHS0, force=True)
7.     fm.register(7, fm.fpioa.GPIOHS1, force=True)
8.     fm.register(8, fm.fpioa.GPIOHS2, force=True)
9.     fm.register(9, fm.fpioa.GPIOHS3, force=True)
10.     fm.register(10, fm.fpioa.GPIOHS4, force=True)
11.     uart = UART(UART.UART1, 115200, 8, 0, 0, timeout=1000, read_buf_len=256)
12.     return uart

复制代码

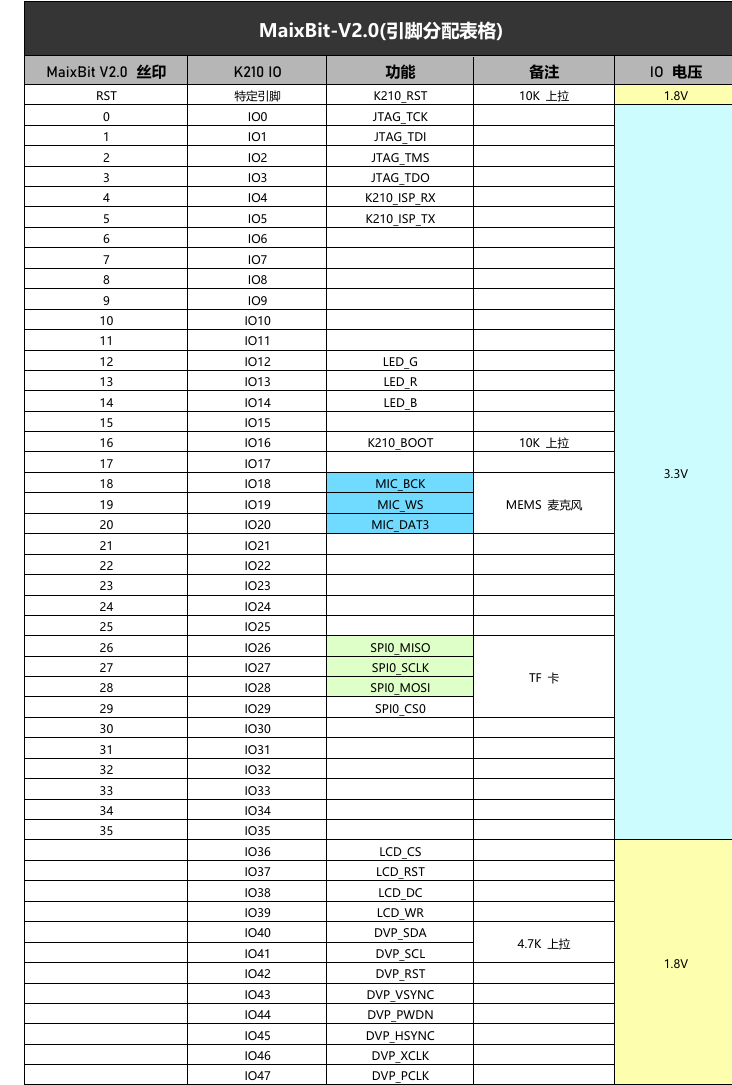

参考官网的规格书，选空着的引脚分配。

其中33、34、35连接的是MAX98357A音频模块。
关于MAX98357A的使用，我之前参考的这篇：https://m.eeworld.com.cn/bbs_thread-1215475-1-1.html

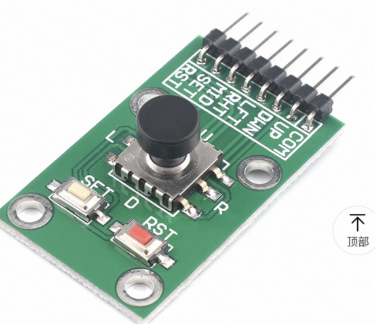

代码k210引脚编号MAX98357A接线引脚fm.register(34, fm.fpioa.I2S0_OUT_D1, force=True)k210的34引脚MAX98357A的DINfm.register(35, fm.fpioa.I2S0_SCLK, force=True)k210的35引脚MAX98357A的BCLKfm.register(33, fm.fpioa.I2S0_WS, force=True)k210的33引脚MAX98357A的LRC无k210的5V引脚MAX98357A的VCC无k210的GND引脚MAX98357A的GND另外MAX98357A剩下引脚不用管，绿的那里用杜邦线接上小喇叭就能用了。

其中 7、8、9、10、15连接的是按钮模块。
代码k210引脚编号按钮接线引脚fm.register(15, fm.fpioa.GPIOHS0, force=True)k210的15引脚MIDfm.register(7, fm.fpioa.GPIOHS1, force=True)k210的7引脚RHTfm.register(8, fm.fpioa.GPIOHS2, force=True)k210的8引脚UPfm.register(9, fm.fpioa.GPIOHS3, force=True)k210的9引脚DWNfm.register(10, fm.fpioa.GPIOHS4, force=True)k210的10引脚LET

最后COM要接到电池的黑线上面，下一节会展示。
2、接线

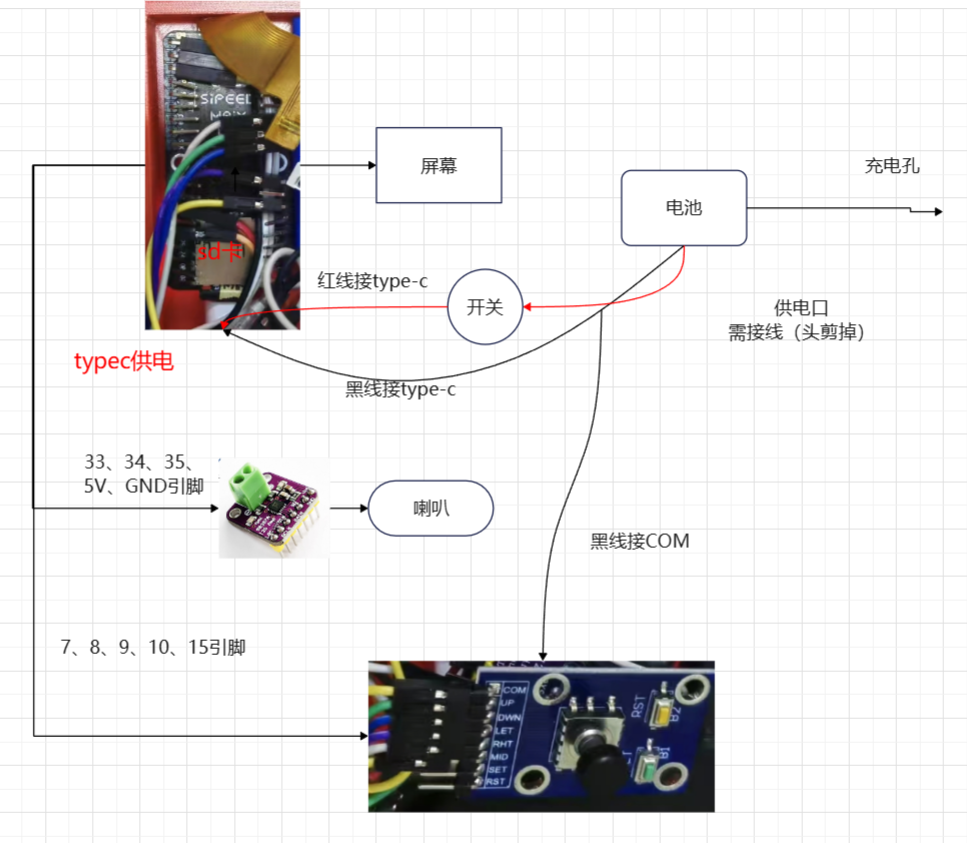

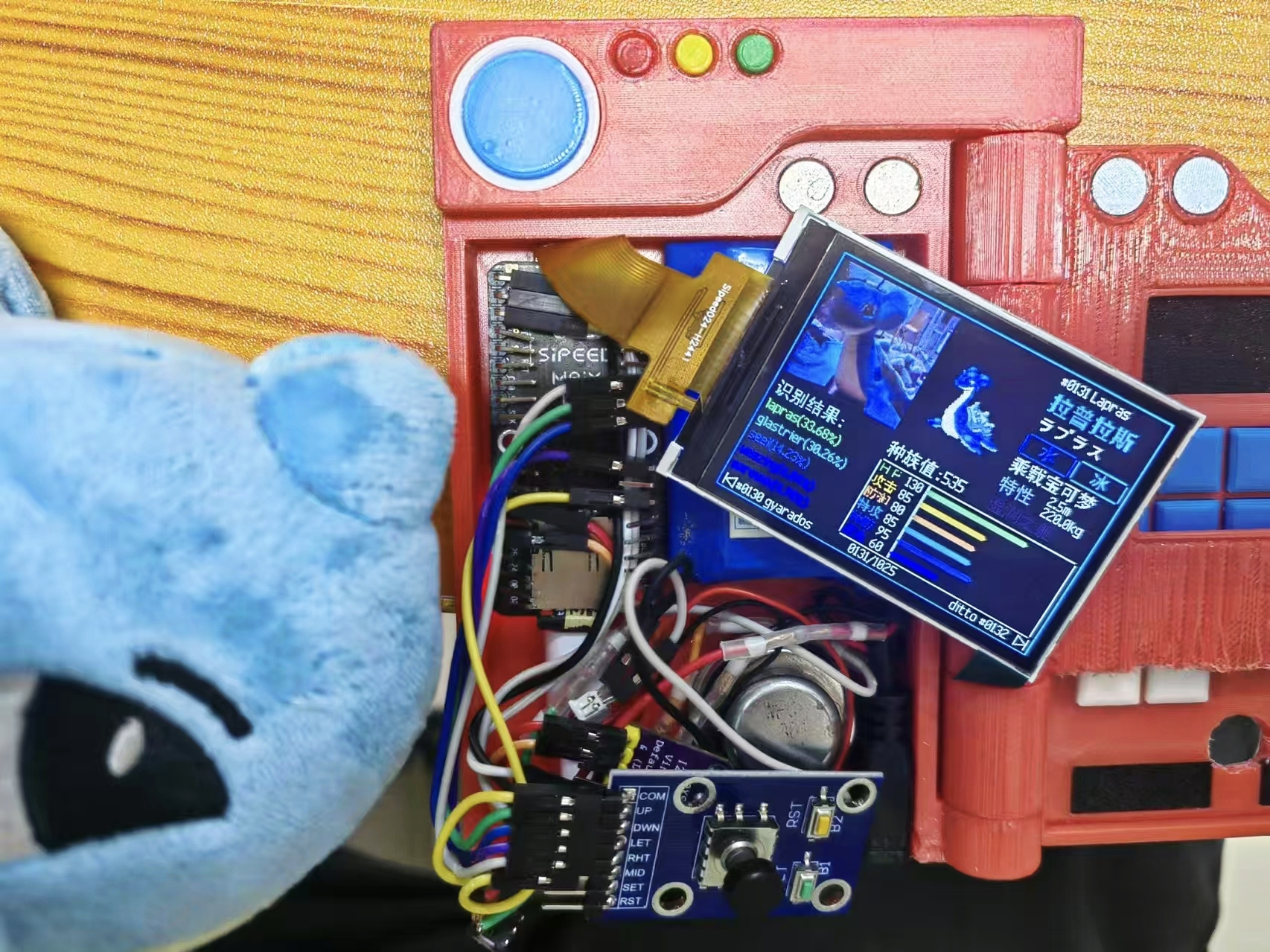

提供组装接线示意图。（组装需要拆线接线工具）

我用的自锁按钮不是很好，可以换别的按钮，如果要用的话，同侧邻近的两个引脚是一对，试一下就能用了。
有外壳的话，装好就可以用了。我拼多多买的外壳，需要进行切削才能装下。
结

虽说只有1-3世代的数据，但是功能都是完整的。
到此结束。
