vue3实现模拟地图上，站点名称按需显示的功能

很久很久没有更新博客了，因为实在是太忙了，每天都有公司的事情忙不完.......

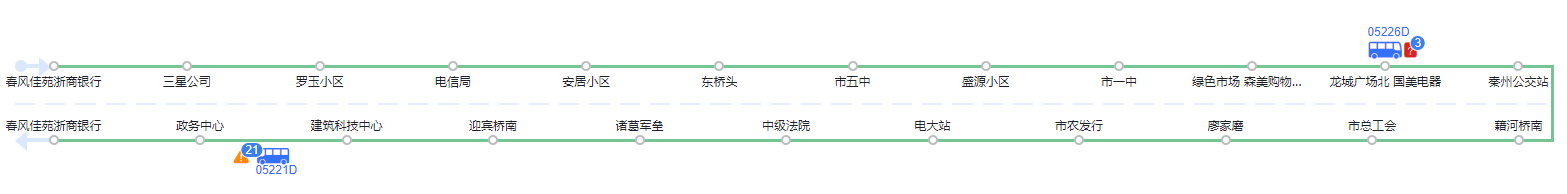

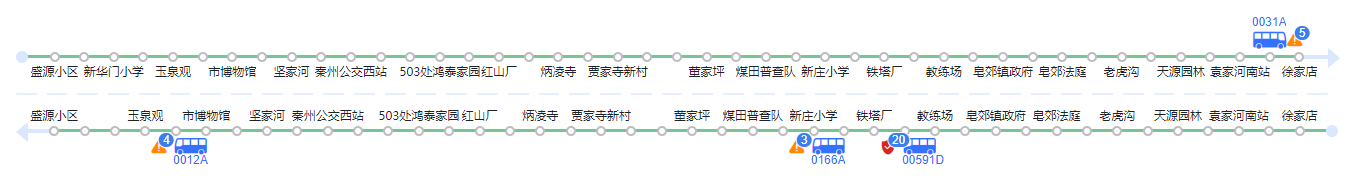

最近在做车辆模拟地图，在实现控制站点名称按需显示时，折腾了好一段时间，特此记录一下。最终界面如下图所示：

站点显示需求：首末站必须显示，从第一个站开始，如果站点名称能显示下，则显示，如果站点名称会重叠则隐藏，以此类推。当界面宽度变化时，车辆模拟地图自动变化，保证站点名称能够最大限度的显示。
最开始我用的比例换算法，算法复杂度是O，结果总是不准。尽管一开始我就觉得算法的复杂度应该是O2。我之前却一直想着只遍历一次就算出来，我也尝试过把需求描述得很详细去问chatgpt，可是它就像个傻子一样输出各种算法错误代码。
需要注意的地方：由于站点的名称内容是千奇百怪的，可以有空格，各种特殊图标，所以站点文字的长度计算是一个问题，这里是通过canvas来计算的。还有，这里我添加了一个限制，站点文字内容我最大显示120px，超出隐藏并显示省略号，站点名称上添加了title显示全称。

1. /**
2. * 获取站点名称
3. * @param item
4. * @param showFullName 是否总是显示站点全名
5. */
6. /** */
7. export const getSiteName = (item: any,showFullName?:boolean=false) => {
8.   const { siteSign } = simulatedMapConf.value;
9.   let name = '';
10.   if (siteSign == 'firstWord') {
11.     name = getSubStrByPreNum(item.stationName);
12.   } else if (siteSign == 'order') {
13.     name = item.stationSeq + '';
14.   } else {
15.     name=showFullName?item.stationName:(item.show? item.stationName:''); //show控制站点名称是否显示
16.   }
17.   return name || '';
18. }
19. /**
20. * 获取站点名称宽度
21. * @param item 站点对象
22. * @param showFullName 是否总是显示站点全名
23. * @returns
24. */
25. export const getSiteNameWidth = (item: any,showFullName?:boolean=false) => {
26.   const name =showFullName?item.stationName: getSiteName(item,showFullName);
27.   const width= calculateStringWidth(name);
28.   return width>siteMaxWidth?siteMaxWidth:width;
29. }
30. /**
31. * 根据字符串计算出界面渲染的宽度
32. * @param str
33. * @returns
34. */
35. function calculateStringWidth(str:string) {
36.   // 创建一个虚拟的 <canvas> 元素
37.   const canvas = document.createElement('canvas');
38.   const ctx = canvas.getContext('2d');
39.   // 设置字体样式
40.   ctx.font = '12px sans-serif';
41.   // 使用 canvas 的 measureText 方法测量字符串的宽度
42.   const width = ctx.measureText(str).width;
43.   // 返回计算出的宽度
44.   return width;
45. }

复制代码

最核心的算法：

1.     //计算上行站点，控制站点是否显示在模拟地图上
2.     function calcSite(station: any, lineWidth: number) {
3.         if (station.length < 1) return [];
4.         station.forEach((f: any, index) => {
5.             f.show=false;
6.         });
7.         const lastSiteLength = getSiteNameWidth(station[station.length - 1], true) / 2;//站点文字半宽
8.         let lastLeft = getSiteCx(station[station.length - 1], station.length - 1);//最后一个站点left
9.         lastLeft = toDecimal(lastLeft - lastSiteLength);
10.         station.forEach((f: any, index) => {
11.             let siteLength = getSiteNameWidth(f, true);//站点文字宽度
12.             let bigHalf = siteLength / 2;//获取当前的半宽
13.             f.left = getSiteCx(f, index);
14.             if (index == 0 || index == station.length - 1) { //第一项和最后一项必须显示
15.                 f.show = true;
16.             } else {
17.                 const preShowIndex = getLastTrueIndex(station); //获取前面最近一个显示站点的索引
18.                 const preEndLeft = toDecimal(station[preShowIndex].left + getSiteNameWidth(station[preShowIndex], true) / 2);//上一项显示的站点名称结束left位置
19.                 f.show = toDecimal(f.left - bigHalf) >=preEndLeft && preEndLeft < lastLeft; //如果上一个显示站点文字的结尾位置 小于等于 当前站点文字的开始位置  并且小于最后一个站点文字的开始位置<br>                if (f.show && toDecimal(f.left + bigHalf) > lastLeft) {<br>                 f.show = false;<br><em id="__mceDel"><em id="__mceDel">                }<br></em></em><em id="__mceDel"><em id="__mceDel"><em id="__mceDel"><em id="__mceDel">           }</em></em></em></em>

复制代码

1. <em id="__mceDel"><em id="__mceDel"><em id="__mceDel"><em id="__mceDel">        })
2.     }</em></em></em></em>

复制代码

获取前面最近一个显示站点的索引：

1.     //获取list集合中最后一项show的index位置
2.     function getLastTrueIndex(dataList: any) {
3.         // 从数组末尾第2项开始向前遍历
4.         for (let i = dataList.length - 2; i >= 0; i--) {
5.             if (dataList[i].show === true) {
6.                 return i;  // 返回第一个找到的最后一个为true的索引
7.             }
8.         }
9.         return -1;  // 如果未找到符合条件的对象，返回-1
10.     }

复制代码

下行站点的计算有些差别，因为下行站点是从右至左，所以left基本上是反着的：

1.     //计算下行站点，控制站点是否显示在模拟地图上 getDownSiteCx
2.     function calcDownSite(station: any, lineWidth: number) {
3.         if (station.length < 1) return [];
4.         station.forEach((f: any, index) => {
5.             f.show=false;
6.         });
7.         const lastSiteLength = getSiteNameWidth(station[station.length - 1], true) / 2;//站点文字半宽
8.         let lastLeft = getDownSiteCx(station[station.length - 1], station.length - 1);//最后一个站点left
9.         lastLeft = toDecimal(lastLeft + lastSiteLength);
10.         station.forEach((f: any, index) => {
11.             let siteLength = getSiteNameWidth(f, true);//站点文字宽度
12.             let bigHalf = siteLength / 2;//获取当前的半宽
13.             f.left = getDownSiteCx(f, index);
14.             if (index == 0 || index == station.length - 1) { //第一项和最后一项必须显示
15.                 f.show = true;
16.             } else {
17.                 const preShowIndex = getLastTrueIndex(station); //获取前面最近一个显示站点的索引
18.                 const preEndLeft = toDecimal(station[preShowIndex].left - getSiteNameWidth(station[preShowIndex], true) / 2);//上一项显示站的的结束left位置
19.                 f.show = toDecimal(f.left + bigHalf) <=preEndLeft && preEndLeft > lastLeft;
20.                 if (f.show && toDecimal(f.left - bigHalf) < lastLeft) {
21.                     f.show = false;
22.                 }
23.             }
24.         })
25.     }

复制代码

另外获取站点中心点位置的方法

1.     //获取上行站点水平x位置
2.     const getSiteCx = (item: any, index: number) => {
3.         return startleft.value + dLayout.lineWidth * index;
4.     }
5.     //获取下行站点水平x位置
6.     const getDownSiteCx = (item: any, index: number) => {
7.         return downStartleft.value - layout.endLine - dLayout.downLineWidth * index;
8.     }

复制代码

说明：站点的布局采用css绝对定位。第一个版本这块我是采用的svg画的，后来发现扩展起来越来越麻烦，周末就在家花了半天时间全部改造为html实现了。
我最开始的有问题代码是上下行站点共用的，最大的问题是会出现跳站点显示的情况，代码如下的：

1.     //计算站点，控制站点是否显示在模拟地图上
2.     function calcSite(station: any, lineWidth: number) {
3.         let availableWidth = (station.length - 1) * lineWidth; //总长度
4.         //记录显示站点的长度
5.         let totalLength = 0;
6.         station.forEach((f: any, index) => {
7.             let siteLength = getSiteNameWidth(f, true);
8.             let bigHalf =siteLength / 2;//获取比较大的半宽
9.             let bigHalfPre = 0;
10.             //计算上一项的文字半宽
11.             if (index >= 1) {
12.                 let siteLengthPre = getSiteNameWidth(station[index - 1], true);
13.                 bigHalfPre =siteLengthPre / 2;
14.             }
15.             f.left = toDecimal(lineWidth * index);
16.             f.show =index==0?true: f.left >=toDecimal(totalLength);
17.             if(index >= 1&&station[index-1].show&&bigHalf+bigHalfPre>lineWidth){
18.                 f.show=false;
19.             }
20.             if (f.show) {
21.                 let times = getDivisor(siteLength, lineWidth);
22.                 totalLength += times * lineWidth;
23.             }
24.         })
25.     }

复制代码

1. /**
2. * 两个数相除有余数时结果加1
3. * @param all 被除数 站点宽度
4. * @param num 除数  线宽
5. * @returns
6. */

复制代码

export const getDivisor=( all:number,item:number)=>{    if(all
