FreeRTOS 简单内核实现1 前言

0、写在前面

为深入理解 RTOS 内核工作机制，笔者制作了名为 “FreeRTOS 内核简单实现” 的项目专栏 ，目标为自己动手从 0 到 1 编程一个简单的 RTOS 内核，从而实现任务并行工作的效果，主要实现了以下功能

• 静态创建任务

• 临界段保护

• 支持任务多优先级

• 任务阻塞延时

• 时间片轮询


注意：

• 本项目不是仿真，而是基于 STM32F407 开发板从 0 到 1 编程实现的 RTOS 简单内核，目前只在 Cortex-M4 内核 MCU 上进行了验证，最终会使用 GPIO 输出作为各种效果的演示，支持 Keil 与 CLion 两种开发环境，两者项目流程几乎一致，只是在汇编程序与工程配置上存在区别，不同之处会在教程中做明确说明

• 本项目实现的 RTOS 时间基准使用了 SysTick，但 STM32 HAL 库的时间基准也为 SysTick ，因此可能存在潜在的问题，如果出现问题可以按照 “6、补充 - 更换 RTOS 时基” 小节所述修改完成的 RTOS 内核


1、参考资料

• FreeRTOS内核实现_忆昔z的博客-CSDN博客

• GitHub - aeneag/FreeRTOS_kernel: 深入理解FreeRTOS内核，从零开始实现内核

• FreeRTOS内核实现与应用开发实战指南


2、准备工作

2.1、STM32 空工程

参考 STM32CubeMX教程1 工程建立 文章创建一个 STM32F407VGT6 空工程
参考 STM32CubeMX教程2 GPIO输出 - 点亮LED灯 文章初始化 4 个 LED 灯用于对本项目实现的 RTOS 内核验证
注意：空工程中 NVIC 选择 4 位抢占优先级，并应将 SysTick 和 PendSV 中断设置为最低优先级
2.2、创建 RTOS 文件目录

工程根目录下创建一个 RTOS 目录，目录结构如下

• RTOS


  • Inc


    • FreeRTOS.h，用来包含 RTOS 所有的头文件

    • FreeRTOSConfig.h，用来配置裁剪 RTOS 的功能

    • list.h，双向链表数据结构头文件

    • portMacro.h，用来统一 RTOS 中用到的类型和定义一些功能宏

    • task.h，任务管理头文件



  • Src


    • list.c，双向链表数据结构源文件

    • prot.c，用来定义与底层芯片架构有关的函数和中断服务函数

    • task.c，任务管理源文件

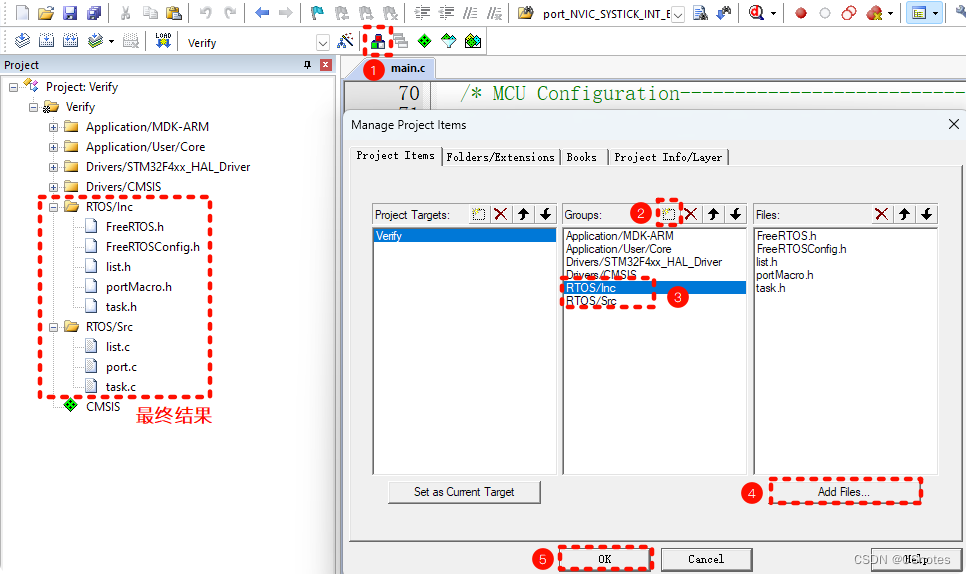

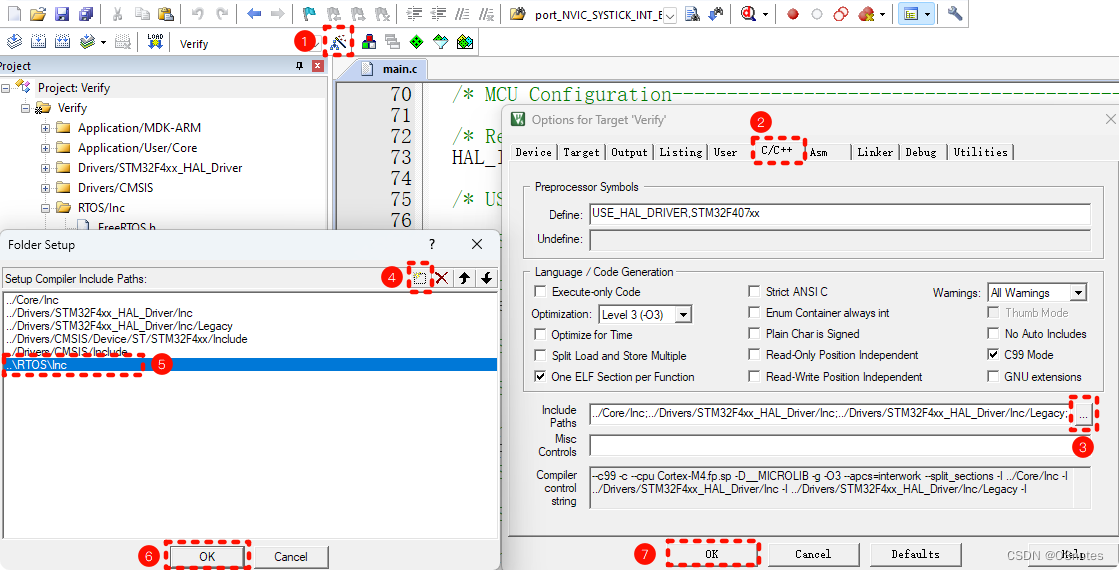

如果使用 Keil 则需要将上面创建的文件添加到 Keil 工程中，并在设置中增加头文件路径，具体步骤如下图所示

如果使用的 CLion 需要在 CMakeLists_template.txt 模板文件中添加 RTOS 目录下的源文件目录和头文件目录，具体如下所示

1. // 增加头文件目录
2. include_directories(${includes} RTOS/Inc)
3. // 增加源文件目录
4. file(GLOB_RECURSE SOURCES ${sources} "RTOS/*.*")

复制代码

FreeRTOS.h

1. #ifndef INC_FREERTOS_H
2. #define INC_FREERTOS_H
4. #include "FreeRTOSConfig.h"
5. #include "portMacro.h"
6. #include "list.h"
7. #include "task.h"
8. // 如果后续编程提示找不到 __DSB() 等汇编，可添加该 MCU 头文件
9. #include "stm32f4xx_hal.h"
11. #endif //INC_FREERTOS_H

复制代码

FreeRTOSConfig.h、list.h、portMacro.h 和 task.h

1. // XXX 替换为对应头文件名称
2. #ifndef XXX_H
3. #define XXX_H
5. #include "FreeRTOS.h"
7. #endif //XXX_H

复制代码

list.c、prot.c 和 task.c

1. /*list.c*/
2. #include "list.h"
4. /*prot.c*/
5. #include "FreeRTOS.h"
7. /*task.c*/
8. #include "task.h"

复制代码

按照上述列出的文件添加内容，添加完成后编译整个工程应该不会有错误发生，之后将在各个文件中添加程序逐步实现 RTOS 简单内核
3、约定

整个专栏文章做如下约定

• 代码段开头会添加该代码段中函数 / 定义所处的文件位置，如下所示代码段表示变量 xTickCount 应该在 task.c 文件中定义


1. /* task.c */
2. // 滴答定时器计数值
3. static volatile TickType_t xTickCount = (TickType_t)0U;

复制代码

• 请自行安排本专栏文章中各个代码段在工程文件中的位置


4、专栏目录

如下所示为 "FreeRTOS 简单内核实现" 专栏所有文章链接

• FreeRTOS 简单内核实现1 前言

• FreeRTOS 简单内核实现2 双向链表

• FreeRTOS 简单内核实现3 任务管理

• FreeRTOS 简单内核实现4 临界段

• FreeRTOS 简单内核实现5 阻塞延时

• FreeRTOS 简单内核实现6 优先级

• FreeRTOS 简单内核实现7 阻塞链表

• FreeRTOS 简单内核实现8 时间片轮询


5、项目仓库

项目 github 工程代码链接如下 FreeRTOS 简单内核实现，标 Star 防丢失！
6、补充 - 更换 RTOS 时基

首先，在 CubeMX 中设置任意 Timer 为 1ms 的周期定时器（你可以随意更改 RTOS 的心跳周期），具体可以参考 STM32CubeMX教程5 TIM 定时器概述及基本定时器 文章内容，笔者以 STM32F4 的 TIM6 为例子，注意在 NVIC 中勾选 TIM6 全局中断，抢占优先级为最低优先级 15
然后，修改 portMacro.h 中的 xPortSysTickHandler 宏定义

1. /* portMacro.h */
2. #define xPortSysTickHandler         HAL_TIM_PeriodElapsedCallback

复制代码

其次，修改 port.c 中的 xPortSysTickHandler 函数

1. /* port.c */
2. // RTOS 时基中断处理
3. void xPortSysTickHandler(TIM_HandleTypeDef *htim)
4. {
5.         if(htim == &htim6)
6.         {
7.                 // 关中断
8.                 vPortRaiseBASEPRI();
9.                 // 更新系统时基
10.                 if(xTaskIncrementTick() != pdFALSE)
11.                 {
12.                         taskYIELD();
13.                 }
14.                 // 开中断
15.                 vPortSetBASEPRI(0);
16.         }
17. }

复制代码

最后，在 port.c 文件中启动调度器函数中 xPortStartScheduler() 启动 RTOS 的时基

1. /* port.c */
2. extern TIM_HandleTypeDef htim6;
3. // 启动调度器
4. BaseType_t xPortStartScheduler(void)
5. {
6.         // 设置 PendSV 和 SysTick 中断优先级为最低
7.         portNVIC_SYSPRI2_REG |= portNVIC_PENDSV_PRI;
8.         portNVIC_SYSPRI2_REG |= portNVIC_SYSTICK_PRI;
9.
10.         // 初始化 RTOS 时基
11.         HAL_TIM_Base_Start_IT(&htim6);
12.
13.         // 启动第一个任务，不再返回
14.         prvStartFirstTask();
15.
16.         // 正常不会运行到这里
17.         return 0;
18. }

复制代码
