小灯部分总分析

点亮小灯

硬件分析

该节内容以LED2为例
分析LED部分：
欲点亮LED2，则LED2需导通状态
Q16导通，DB0低电平时，此时LED2有压降，则LED2可导通
分析74HC245芯片：
72HC245
19号OE号脚，为使能引脚，该引脚接地，所以是低电平，该引脚低电平有效，故74HC245芯片可作用
1号脚是方向引脚，接VCC，故是高电平，所以是A编号引脚控制B编号引脚
A1号脚低电平则B1号脚低电平，即DB_0低电平则DB0低电平 ^DBX-0
分析74HC138芯片：
74HC138
4号脚E1为低电平有效，5号脚E2低电平有效，E3高电平有效
欲达到上述效果，则
ENLED低电平，此时E1和E2均为低电平
ADDR3高电平，此时E3高电平
此时，该芯片可正常使用
欲使Q16导通，则LEDS6需要为低电平，此时Q16才有压降，才可以导通
欲使LEDS6低电平，查真值表后，需要3号脚A2为高电平，2号脚A1为高电平，1号脚A0为低电平
欲达到以上效果，则
ADDR0为低电平，则A0为低电平
ADDR1为高电平，则A1为高电平
ADDR2为高电平，则A2为高电平 ^Q16-1

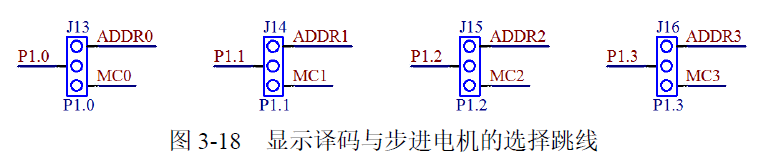

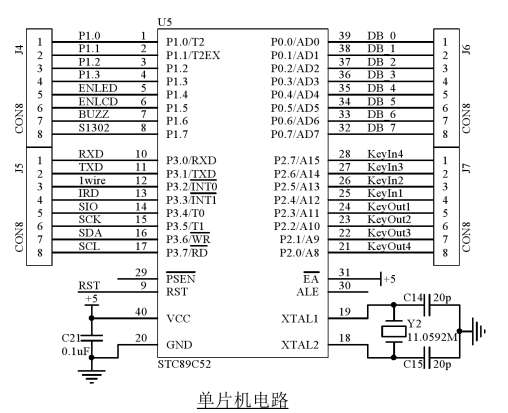

分析跳线部分：

欲时ADDR0低电平，则P1.0需要低电平
欲使ADDR1高电平，则P1.1需要高电平
欲使ADDR2高电平，则P1.2需要高电平
欲使ADDR3高电平，则P1.3需要高电平

欲使DB_0低电平，则P0.0需要低电平
欲使ENLED低电平，则P1.4需要低电平
综上：
欲电亮小灯，
P0.0低电平，等效于DB_0低电平
P1.0低电平，等效于ADDR0低电平
P1.1高电平，等效于ADDR1高电平
P1.2高电平，等效于ADDR2高电平
P1.3高电平，等效于ADDR3高电平
P1.4低电平，等效于ENLED低电平
代码

点亮 LED2

1. #include<reg52.h>
3. sbit LED = P0 ^ 0;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

点亮LED3

1. #include<reg52.h>
3. sbit LED = P0 ^ 1;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

点亮LED4

1. #include<reg52.h>
3. sbit LED = P0 ^ 2;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

点亮LED5

1. #include<reg52.h>
3. sbit LED = P0 ^ 3;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

点亮LED6

1. #include<reg52.h>
3. sbit LED = P0 ^ 4;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

点亮LED7

1. #include<reg52.h>
3. sbit LED = P0 ^ 5;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

点亮LED8

1. #include<reg52.h>
3. sbit LED = P0 ^ 6;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

点亮LED9

1. #include<reg52.h>
3. sbit LED = P0 ^ 7;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     ENLED = 0;
13.     ADDR3 = 1;//U3 74HC138芯片使能
14.     ADDR2 = 1;
15.     ADDR1 = 1;
16.     ADDR0 = 0;//三极管导通
17.     LED = 0;//灯亮
18.     while (1);
19. }

复制代码

小灯闪烁

LED2闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 0;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

LED3闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 1;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

LED4闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 2;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

LED5闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 3;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

LED6闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 4;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

LED7闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 5;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

LED8闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 6;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

LED9闪烁

1. #include <reg52.h>
3. sbit LED   = P0 ^ 7;
4. sbit ADDR0 = P1 ^ 0;
5. sbit ADDR1 = P1 ^ 1;
6. sbit ADDR2 = P1 ^ 2;
7. sbit ADDR3 = P1 ^ 3;
8. sbit ENLED = P1 ^ 4;
10. void main()
11. {
12.     unsigned int i = 0;
14.     ENLED = 0;
15.     ADDR3 = 1;//U3 74HC138芯片使能
16.     ADDR2 = 1;
17.     ADDR1 = 1;
18.     ADDR0 = 0;//三极管导通
20.     while (1)
21.         {
22.         LED = 0;//灯亮
23.         for (i = 0; i < 30000; ++i);//非精确延时
24.         LED = 1;//灯灭
25.                 for (i = 0; i < 30000; ++i);//非精确延时
26.     }
27. }

复制代码

流水灯

右向左

[code]#include sbit ADDR0 = P1 ^ 0;sbit ADDR1 = P1 ^ 1;sbit ADDR2 = P1 ^ 2;sbit ADDR3 = P1 ^ 3;sbit ENLED = P1 ^ 4;void main(){    unsigned int i = 0;        char cnt = 0;    ENLED = 0;    ADDR3 = 1;//U3 74HC138芯片使能    ADDR2 = 1;    ADDR1 = 1;    ADDR0 = 0;//三极管导通    while (1)         {                                  if (8 == cnt)//到最左边，需要进行复位，点亮最右边                        cnt = 0;                P0 = ~(1
