网口常见电磁兼容测试及防护说明

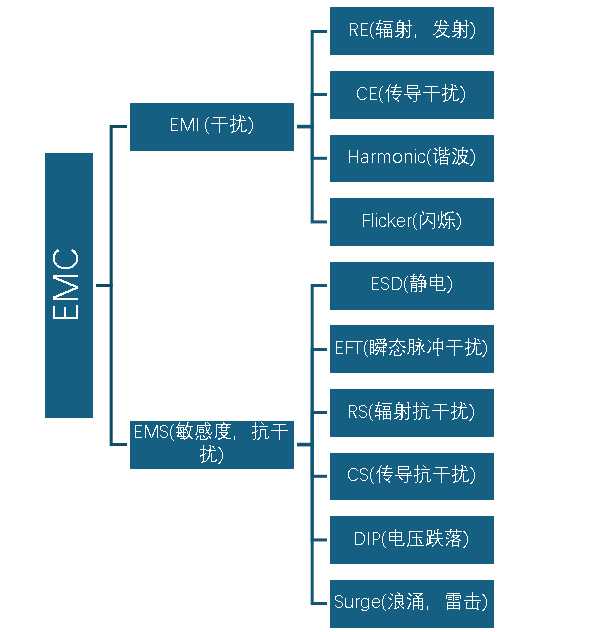

简介：EMC测试又叫电磁兼容（EMC）测试，指的是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定。本文将介绍带网口设备针对网络接口常见测试项以及硬件设计注意事项，EMC具体测试项如下：

常见测试项攻与防：
一、ESD：对于网口设备一般是通过静电枪打对外的网口；

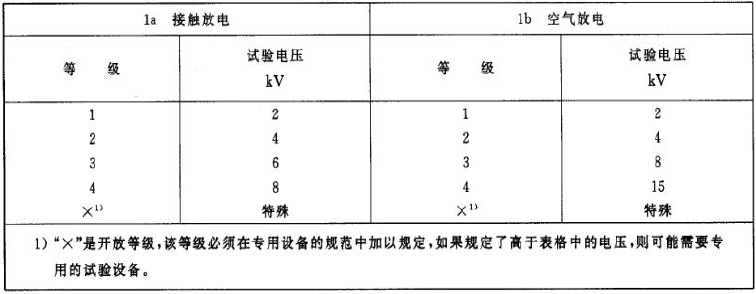

1、测试标准IEC61000-4-2

2、网络接口防护注意事项
PHY+网络变压器+RJ45是比较常见的网口结构，网络接口对于ESD的防护，主要是防止静电将PHY网络通信管脚或者是LED控制管脚打坏，因此对于网口ESD的防护主要需要注意以下几点：

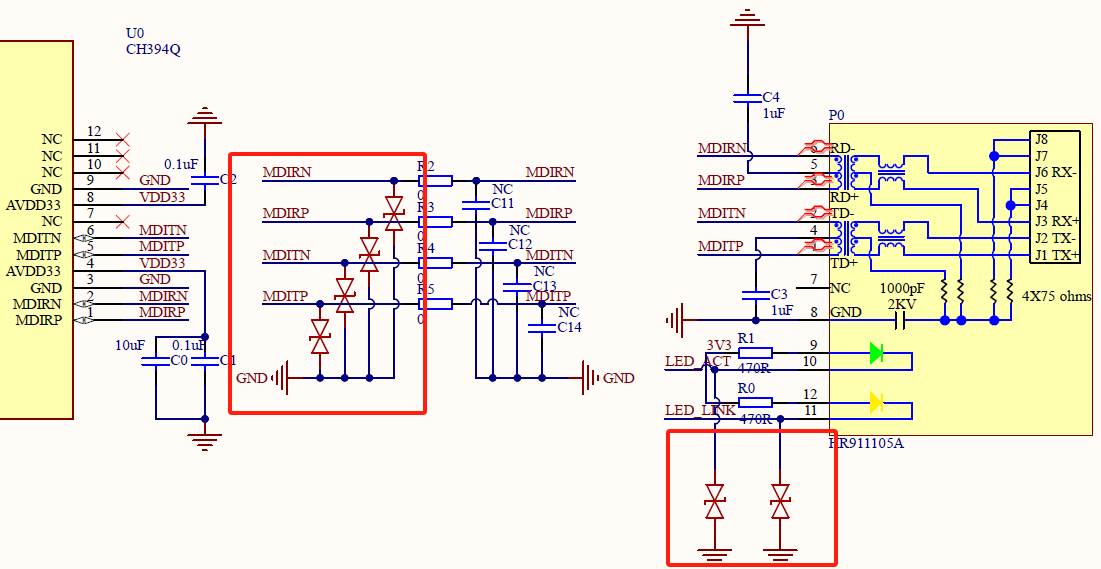

1）、对于独立网络变压器的结构需要在网络变压器与RJ45之间的差分对加对地的ESD管，LED控制管脚也要加对地的ESD管以防止PHY的信号脚于LED控制脚被ESD打坏。

2）、对于网络变压器于RJ45合封在一起的结构则需要在PHY与RJ45间的信号线差分对加对地的ESD管，LED控制线加对地的ESD管；

3）、器件放置与接地

位置：ESD器件需紧贴RJ45连接器，确保ESD路径最短（
